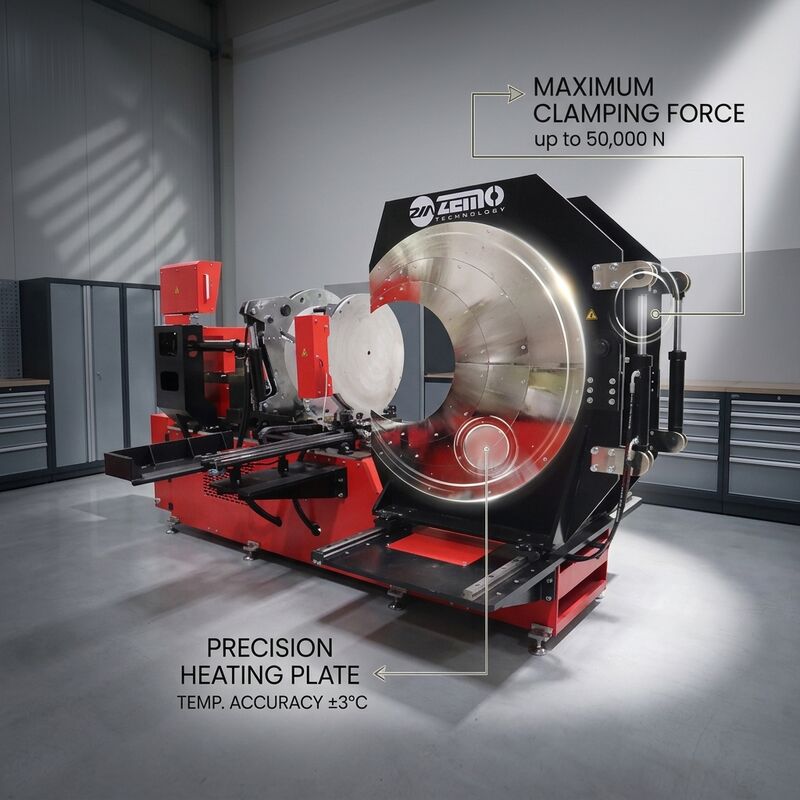

Máquina de fabricación de montaje de montura de montura CNC Automática lateral Wye 45 grados 380V Clampada de articulación CE

Donde las conexiones de T estándar se quedan cortas, la Máquina de Fabricación Automática de Conexiones de Montaje en Silla CNC Lateral en Y ofrece conexiones de ramificación de 45 grados diseñadas con precisión para sistemas de tuberías de HDPE y PE. Esta máquina CNC automática especializada con certificación CE opera con energía industrial de 380V y está diseñada específicamente para fabricar conexiones de montura lateral en Y (ramificación en Y), un componente esencial en redes de tuberías donde los cambios de dirección del flujo o las configuraciones de doble ramificación exigen conexiones anguladas y no perpendiculares.

Las conexiones de montura lateral en Y presentan desafíos de fabricación únicos en comparación con las uniones de T estándar de 90 grados: la interfaz de montura angulada requiere una geometría de placa calefactora asimétrica, una alineación de sujeción descentrada y vectores de presión de fusión calculados con precisión para garantizar una resistencia de unión uniforme en toda la superficie de fusión elíptica. Esta máquina CNC aborda todos estos desafíos con un sistema de sujeción articulado patentado que se ajusta automáticamente al ángulo de ramificación requerido de 30 a 60 grados, manteniendo una alineación perfecta entre la tubería principal, el accesorio de montura y el elemento calefactor.

El avanzado sistema de posicionamiento de ángulo accionado por servomotor, combinado con retroalimentación de medición láser en tiempo real, garantiza que cada conexión de montura lateral en Y cumpla con los requisitos de tolerancia geométrica de las normas DVS 2207-1 e ISO 21307. Una estación de enfriamiento integrada con tiempo de permanencia programable evita la distorsión térmica durante la fase crítica de solidificación.

1. Sistema de Sujeción de Ángulo Articulado: Mecanismo de sujeción patentado accionado por servomotor se ajusta automáticamente a ángulos de ramificación de 30 a 60 grados, lo que permite la producción de conexiones laterales en Y a 45 grados, ramificaciones de servicio a 30 grados y conexiones de ángulo personalizado en una sola plataforma de máquina
2. Tecnología de Placa Calefactora Asimétrica: Placas calefactoras diseñadas específicamente con elementos calefactores controlados por zona compensan la geometría de la superficie de fusión elíptica, proporcionando una distribución uniforme de la temperatura de 270 °C en toda la interfaz de la montura
3. Operación CNC Automática con Cumplimiento CE: Certificación CE completa con ciclos de fusión automáticos controlados por PLC elimina las variables dependientes del operador. El sistema controla el tiempo de calentamiento, la presión de fusión, la duración del enfriamiento y la verificación del ángulo de forma autónoma
4. Energía Industrial Trifásica de 380V: La configuración de energía de 380V/50Hz admite servomotores de alto par para el posicionamiento del ángulo y una entrega de presión hidráulica constante, adecuada para entornos de producción continua en taller
5. Verificación de Ángulo Guiada por Láser: El sistema de medición láser en tiempo real verifica el ángulo de la ramificación dentro de 0.5 grados antes de iniciar el ciclo de fusión, evitando costosos retrabajos en ensamblajes completados
6. Compatibilidad Universal de Tuberías: Los insertos de sujeción modulares acomodan tuberías de HDPE, PE80, PE100, PP y PVDF de 315 mm a 630 mm de diámetro, con herramientas de cambio rápido para transiciones de material y tamaño en menos de 10 minutos
7. Almacenamiento Programable de Recetas Multi-Ángulo: La memoria CNC almacena parámetros de fusión para hasta 100 combinaciones de ángulo/material/diámetro como recetas con nombre, lo que permite un cambio de producción rápido en entornos de fabricación de lotes mixtos

La máquina de fabricación de monturas laterales en Y SHM630-WY45 sirve para aplicaciones especializadas de tuberías donde se requieren divisiones de flujo o tomas de ramificación anguladas. Las áreas de aplicación clave incluyen cabezales de distribución de redes de riego con tomas laterales anguladas, tuberías de procesos industriales que requieren divisores de flujo tipo Y, conexiones de ramificación de anillos principales de protección contra incendios y sistemas colectores de redes de drenaje con conexiones de entrada oblicuas. La flexibilidad de ángulo programable hace que esta máquina sea particularmente valiosa para talleres de fabricación personalizados que atienden diversas especificaciones de proyectos.

Cada máquina se envía en una caja reforzada de madera contrachapada con insertos de espuma moldeada para el gabinete de control PLC y los componentes de servomotor de precisión. Todas las líneas hidráulicas están tapadas y etiquetadas, y el mecanismo de sujeción articulado se asegura en posición de transporte con pasadores de bloqueo. Las pruebas de aceptación de fábrica incluyen un ciclo completo de fabricación de monturas laterales en Y a 45 grados con tubería de HDPE, verificado por medición de ángulo láser e inspección de prueba de pelado de la junta de fusión. ZEMOWELD proporciona una garantía integral de 2 años que cubre todos los componentes mecánicos, hidráulicos y electrónicos, con soporte de diagnóstico remoto a través de videollamada y entrega exprés de repuestos.
